ずっと以前にアップした EFORMN の動作画面ですが、
境界線がヘンな事になっています。
これ、プログラムの入力ミスだと思っていたんですが、回路のバグでした。
PC-6001VW が全く同じように表示されるので、てっきり入力ミスだと思ってたんですが、他のプログラムでも同じ問題が起こるものがあります（MAD-CHASERなど）。
ちなみに、PC-6001V の方は、正常に表示されていました...
次のリリース時には対応したいと思います。
2012年05月25日
スクリーン３と４の混在のバグ
今更ながら、画面周りにバグが見つかりました。
ずっと以前にアップした EFORMN の動作画面ですが、
境界線がヘンな事になっています。
これ、プログラムの入力ミスだと思っていたんですが、回路のバグでした。
PC-6001VW が全く同じように表示されるので、てっきり入力ミスだと思ってたんですが、他のプログラムでも同じ問題が起こるものがあります（MAD-CHASERなど）。
ちなみに、PC-6001V の方は、正常に表示されていました...
次のリリース時には対応したいと思います。
ずっと以前にアップした EFORMN の動作画面ですが、
境界線がヘンな事になっています。
これ、プログラムの入力ミスだと思っていたんですが、回路のバグでした。
PC-6001VW が全く同じように表示されるので、てっきり入力ミスだと思ってたんですが、他のプログラムでも同じ問題が起こるものがあります（MAD-CHASERなど）。
ちなみに、PC-6001V の方は、正常に表示されていました...
次のリリース時には対応したいと思います。
2011年12月30日
mk2設計(2)
画面周りの設計が一通り終わりました。
今のシステムから確認するために無理やり回路をつないで、PC-6001 のままで画面の確認ができるようにしました。
画面のデータは、PC-6001VW でデータをセーブしたものを使って、RAM上にロードしています。
画面確認用のスクリーンショットです。例によってDSi で撮影したので画面が汚いですが、本物はきれいです。
60モードSCREEN1 ノストロモ
60モードSCREEN2 マジック
60モードSCREEN3 アステロディアン
60モードSCREEN3 野豚の異常な食欲
60モードSCREEN3 ロードランナー
60モードSCREEN4 オリオン（色にじみの対応はまだ）
60mモードSCREEN1/2
60mモードSCREEN3 ドアドアmk2
60mモードSCREEN3 ハイドライド
60mモードSCREEN4 レッドゾーン
今のシステムから確認するために無理やり回路をつないで、PC-6001 のままで画面の確認ができるようにしました。
画面のデータは、PC-6001VW でデータをセーブしたものを使って、RAM上にロードしています。
画面確認用のスクリーンショットです。例によってDSi で撮影したので画面が汚いですが、本物はきれいです。
60モードSCREEN1 ノストロモ
60モードSCREEN2 マジック
60モードSCREEN3 アステロディアン
60モードSCREEN3 野豚の異常な食欲
60モードSCREEN3 ロードランナー
60モードSCREEN4 オリオン（色にじみの対応はまだ）
60mモードSCREEN1/2
60mモードSCREEN3 ドアドアmk2
60mモードSCREEN3 ハイドライド
60mモードSCREEN4 レッドゾーン
2011年12月25日
mk2設計(1)
カスタムＬＳＩの内容が大体わかったので、mk2 の設計に取り掛かっています。
一番問題なのは画面周りなので、今回もそこから着手しています。
２５６×１９２ が、３２０×２００ になった事によって、画面の表示のためにデータの乗せ換えをしている内蔵のRAMの容量
を増やす必要が出てきました。
ただ、PC-6001 の段階で、内蔵RAMをほとんど使用していて（56個中51個使用済み）、まともに増やしたらダメな事が判明。
（36個→48個となり、12個増加する）
さらに、現在内蔵RAMで実現している、キャラクタROMも、4Kバイトから16Kバイトになり、これも内蔵RAMが増える要因に。
（4個→16個となり、12個増える）
まともに実現すると、56個中75個使う事になり、全然入らない状態になりました。
結局、乗せ換え用のRAMは、ビット数を減らす事で何とか対応（36個→40個）。
キャラクタROMは、内蔵RAMではなく、SDRAMに追い出す事で対応しました。
PC-6001 の回路から若干変わりますが、動作としては同じ動きになるので、とりあえずヨシとします。
一番問題なのは画面周りなので、今回もそこから着手しています。
２５６×１９２ が、３２０×２００ になった事によって、画面の表示のためにデータの乗せ換えをしている内蔵のRAMの容量
を増やす必要が出てきました。
ただ、PC-6001 の段階で、内蔵RAMをほとんど使用していて（56個中51個使用済み）、まともに増やしたらダメな事が判明。
（36個→48個となり、12個増加する）
さらに、現在内蔵RAMで実現している、キャラクタROMも、4Kバイトから16Kバイトになり、これも内蔵RAMが増える要因に。
（4個→16個となり、12個増える）
まともに実現すると、56個中75個使う事になり、全然入らない状態になりました。
結局、乗せ換え用のRAMは、ビット数を減らす事で何とか対応（36個→40個）。
キャラクタROMは、内蔵RAMではなく、SDRAMに追い出す事で対応しました。
PC-6001 の回路から若干変わりますが、動作としては同じ動きになるので、とりあえずヨシとします。
2011年11月19日
液晶基板
現在、動作している液晶基板の情報です。
！注意！
・ここに書いている部品は、入手性が悪いものが多いです。
・工作がかなり大変です。1.0mmピッチの半田付けは当たり前。液晶周りは、0.5mmピッチです。
・書いている内容に間違いがあるかも知れません。
もし実践するなら、以上を踏まえて自己責任で行ってください（質問などはして頂いても構いませんが）。
それなりに大きな液晶で動作するものはないかと探した結果、以下のものを使いました。
「液晶市場」 http://www.ekisho-ichiba.com/
で通販で購入した液晶です。
http://www.ekisho-ichiba.com/shopdetail/028000000003/order/
または、
http://www.ekisho-ichiba.com/shopdetail/028000000001/order/
になります。
『RD35003』 という3.5インチ液晶です。売れ筋のようですね。

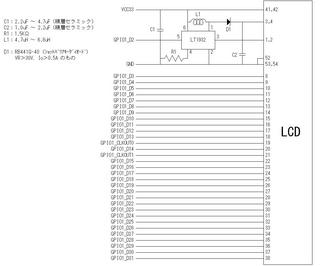

今回、P6FPGA化での回路は、このようになります。
FPGAと液晶の端子は、単純に接続しているだけで、FPGAの方で全部制御しています。
問題は液晶のバックライトで、19.2V、15mA を出力する必要があります。
いろいろと調べた結果、LEDドライバのIC（LT1932）を使いました。
http://www.linear-tech.co.jp/product/LT1932
LT1932 を使う時に、周りの部品も結構特殊です。以下で入手しました。
LEDドライバ ：LT1932 マルツパーツ館（通販）
積層セラミックコンデンサ ：2.2uF、4.7uF マルツパーツ館（通販）
ショットバリアキーダイオード：RB441Q-40 マルツパーツ館（通販）
インダクタ ：6.8uH 共立電子
『マルツパーツ館』 http://www.marutsu.co.jp/
インダクタもマルツパーツ館で入手可能です。
で、実際に出来たのが、これです。
基板の大きさをDE0に合わせました。
裏の配線。もうちょっとキレイに作ればよかった...右の方が、LEDドライバです。
バッテリーのみで動作させました。どれだけ電池が持つのかは分かりません。
液晶のアップ。キレイに写ってます。
実際に画面を写すと、「小っさいなー」、という感想です。もう少し大きな液晶が手に入ればよかったんですけどね。
！注意！
・ここに書いている部品は、入手性が悪いものが多いです。
・工作がかなり大変です。1.0mmピッチの半田付けは当たり前。液晶周りは、0.5mmピッチです。
・書いている内容に間違いがあるかも知れません。
もし実践するなら、以上を踏まえて自己責任で行ってください（質問などはして頂いても構いませんが）。
それなりに大きな液晶で動作するものはないかと探した結果、以下のものを使いました。
「液晶市場」 http://www.ekisho-ichiba.com/
で通販で購入した液晶です。
http://www.ekisho-ichiba.com/shopdetail/028000000003/order/
または、
http://www.ekisho-ichiba.com/shopdetail/028000000001/order/
になります。
『RD35003』 という3.5インチ液晶です。売れ筋のようですね。
今回、P6FPGA化での回路は、このようになります。
FPGAと液晶の端子は、単純に接続しているだけで、FPGAの方で全部制御しています。
問題は液晶のバックライトで、19.2V、15mA を出力する必要があります。
いろいろと調べた結果、LEDドライバのIC（LT1932）を使いました。
http://www.linear-tech.co.jp/product/LT1932
LT1932 を使う時に、周りの部品も結構特殊です。以下で入手しました。
LEDドライバ ：LT1932 マルツパーツ館（通販）
積層セラミックコンデンサ ：2.2uF、4.7uF マルツパーツ館（通販）
ショットバリアキーダイオード：RB441Q-40 マルツパーツ館（通販）
インダクタ ：6.8uH 共立電子
『マルツパーツ館』 http://www.marutsu.co.jp/
インダクタもマルツパーツ館で入手可能です。
で、実際に出来たのが、これです。
基板の大きさをDE0に合わせました。
裏の配線。もうちょっとキレイに作ればよかった...右の方が、LEDドライバです。
バッテリーのみで動作させました。どれだけ電池が持つのかは分かりません。
液晶のアップ。キレイに写ってます。
実際に画面を写すと、「小っさいなー」、という感想です。もう少し大きな液晶が手に入ればよかったんですけどね。
2011年10月25日
VGA出力の設計(4)
SCREEN4 の色を実装しました。
Bernie さんのHP のBarnOut に、JOTさんが書かれている情報を元に実装してみました。
色ずれじゃなくて、原理的に色が出るのかー。コンポジット信号の資料を見れば分かるんでしょうけど、勉強不足ですね。
結局、JOT方式をそのまま実装してもうまく行かなかったので、いろいろ試行錯誤した結果、以下の通りにしました。
表示するドットが１の場合は、左右１ビットの値を見て、白か緑（桃）を決めます。
表示するドットが０の場合は、左右２ビット（つまり５ビット見る）を見て、色を決めます。
さらに１ドットを左右半分に分け、片方を黒、もう片方を桃（緑）、という風に色を出します。
今のFPGAの実装ではVGA に表示しているため、PC-6001 の１ドットは VGA では２ドットになるため、１ドットを左右違う色を出力できます。
実装した結果、まあまあ満足する結果となりました。まだ改善の余地はあります（例えば、左右は非対称なだとか）。

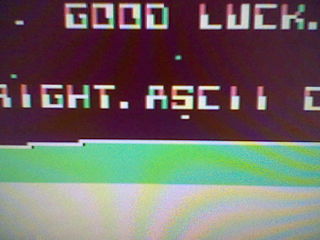

ＡＸシリーズのゴットハリケーンの画面です。上が実機（PC-6601SR）、下が FPGA の出力です。字は読みやすくなっていますが、下の緑に塗っている所と白の枠線の間に、黒のすき間が空いています。
ＭＩＡのＳＰＡＣＹのタイトル画面です。上が実機、下がFPGA の出力です。緑の字と、左の白の間のすき間が目立ちます。
このすき間は意図的に空けているので、とりあえずこのままとして、また次の機会に修正する事にします。
カラーセット１についても今回は実装しなかったので、また次の機会ということで。
Bernie さんのHP のBarnOut に、JOTさんが書かれている情報を元に実装してみました。
色ずれじゃなくて、原理的に色が出るのかー。コンポジット信号の資料を見れば分かるんでしょうけど、勉強不足ですね。
結局、JOT方式をそのまま実装してもうまく行かなかったので、いろいろ試行錯誤した結果、以下の通りにしました。
表示するドットが１の場合は、左右１ビットの値を見て、白か緑（桃）を決めます。
表示するドットが０の場合は、左右２ビット（つまり５ビット見る）を見て、色を決めます。
さらに１ドットを左右半分に分け、片方を黒、もう片方を桃（緑）、という風に色を出します。
今のFPGAの実装ではVGA に表示しているため、PC-6001 の１ドットは VGA では２ドットになるため、１ドットを左右違う色を出力できます。
実装した結果、まあまあ満足する結果となりました。まだ改善の余地はあります（例えば、左右は非対称なだとか）。
ＡＸシリーズのゴットハリケーンの画面です。上が実機（PC-6601SR）、下が FPGA の出力です。字は読みやすくなっていますが、下の緑に塗っている所と白の枠線の間に、黒のすき間が空いています。
ＭＩＡのＳＰＡＣＹのタイトル画面です。上が実機、下がFPGA の出力です。緑の字と、左の白の間のすき間が目立ちます。
このすき間は意図的に空けているので、とりあえずこのままとして、また次の機会に修正する事にします。
カラーセット１についても今回は実装しなかったので、また次の機会ということで。
2011年09月30日
VGA出力の設計(3)
実は、今の表示周りには、問題が３つほどあります。
１）表示間隔が、１フレーム262ライン×２フレームの524ラインになっています。
実機は、多分525ラインです。一応、実機（といっても66SRですが）を調べてみた結果、修正することにします。
２）RAS、CASの出力が、組み合わせ回路の出力になっている。
これは設計の問題です。後段の回路が、非同期になるので、FF出力をする必要があります。
３）モード４のにじみが出ない。
これが一番問題かも。実現方法をまだ考えていません。
以上、自分のための健忘録です。
１）表示間隔が、１フレーム262ライン×２フレームの524ラインになっています。
実機は、多分525ラインです。一応、実機（といっても66SRですが）を調べてみた結果、修正することにします。
２）RAS、CASの出力が、組み合わせ回路の出力になっている。
これは設計の問題です。後段の回路が、非同期になるので、FF出力をする必要があります。
３）モード４のにじみが出ない。
これが一番問題かも。実現方法をまだ考えていません。
以上、自分のための健忘録です。
VGA出力の設計(2)
VGA に表示させることが出来たので、いよいよVDGの出力データを表示させるようにしました。
縦のライン数は一緒（というか倍）だけど、横のドット数が違うので、２ポートのRAMで乗せ換える事にしますが...
よーく考えてみると、
VDG の出力 → 254ライン分を順番に出力する を２度繰り返す。
VGA の入力 → 525ライン分を順番に入力する。
１ライン毎に乗せ換えはダメだー。
という事で、１面分の２ポートRAMを用意して乗せ換えようと考えました。
が...DE0 に搭載されているCycloneIII の内蔵RAMの容量が 500Kbit 程度しかありません。
VGA の表示エリアである640×480×12bit のRAM を用意するとなると、3.7Mbit 程度のRAMが必要になります。
いろいろ考えた結果、次のようにしました。
PC-6001 の表示エリア（256×192）→１ピクセル当たり、６ビットのRAMを用意（295Kbit）
PC-6001 の背景エリア →その行の最後のアトリビュートの値を覚えておく（192×6bit）
これで何とかなりそうです。
後は、読み出したデータを色データに変換すれば、表示が可能になります。
このようにして作成したのが、これです。
VGA出力回路 VHDLファイル
色データは、PC-6001V の初期設定のものを（勝手に）使いました。
実際にVGAに画面に表示させると、こんな感じです。
実機で画面に映ると、感激しますねー。
ただ、画面の写真だけ見ると、FPGA化から出力したか、エミュレータから出力したのか、本物のPC-6001から出力したのか、判別がつかないんですが（＾＾；
縦のライン数は一緒（というか倍）だけど、横のドット数が違うので、２ポートのRAMで乗せ換える事にしますが...
よーく考えてみると、
VDG の出力 → 254ライン分を順番に出力する を２度繰り返す。
VGA の入力 → 525ライン分を順番に入力する。
１ライン毎に乗せ換えはダメだー。
という事で、１面分の２ポートRAMを用意して乗せ換えようと考えました。
が...DE0 に搭載されているCycloneIII の内蔵RAMの容量が 500Kbit 程度しかありません。
VGA の表示エリアである640×480×12bit のRAM を用意するとなると、3.7Mbit 程度のRAMが必要になります。
いろいろ考えた結果、次のようにしました。
PC-6001 の表示エリア（256×192）→１ピクセル当たり、６ビットのRAMを用意（295Kbit）
PC-6001 の背景エリア →その行の最後のアトリビュートの値を覚えておく（192×6bit）
これで何とかなりそうです。
後は、読み出したデータを色データに変換すれば、表示が可能になります。
このようにして作成したのが、これです。
VGA出力回路 VHDLファイル
色データは、PC-6001V の初期設定のものを（勝手に）使いました。
実際にVGAに画面に表示させると、こんな感じです。
実機で画面に映ると、感激しますねー。
ただ、画面の写真だけ見ると、FPGA化から出力したか、エミュレータから出力したのか、本物のPC-6001から出力したのか、判別がつかないんですが（＾＾；
VGA出力の設計(1)
VDG周りが出来たので、それを表示するためにVGAモニタ出力の回路を設計する事にしました。
ビデオ出力も考えましたが、ハードルがかなり高いようです。
詳しく書かれているページはこちら → http://picavr.uunyan.com/
この中のAVRの工作、の所にいろいろ書いています。
VGA出力は、かなり簡単なようです。
VGA出力の仕様はこちら → http://www.epanorama.net/documents/pc/vga_timing.html
このページによると、HSYNC、VSYNC、を適切に出力すれば、出力できるようです。
とりあえずテスト的にカウンタを組んで、HSYNC、VSYNC、を出力するように HDL を組みました。
データはとりあえずベタ"1111"としました。
で、QuarutsII でレイアウトすると...画面が出ない。
ロジアナで見てみると、カウンタの値がめちゃくちゃ。
ちゃんとタイミング制約ファイル（〜.sdc）を作らないとだめかー、という事で（どうせ必要なので）、作成してみることにしました。
その制約ファイルがこれです。
sdc ファイル
この際なので、後から必要なものも入れました。
2〜 3行目：外部からのクロックの設定
5〜12行目：PLLの逓倍／分周の設定
14〜18行目：clock uncertainty の設定
20〜25行目：それぞれのクロックは非同期なので、それらの間のパスはタイミング検証しないようにする。
28〜37行目：出力信号の遅延値の設定
PLLの分周比は変な数字ですが、出来るだけオリジナルのクロック周波数に近づけた結果です。
50MHz × 63/220 ＝ 14.318MHｚ（VDG周りのクロック）
50MHz × 23/ 72 ＝ 15.972MHｚ（CPUのクロック）
50MHz × 1/ 2 ＝ 25MHｚ （VGA出力のクロック）
これで、レイアウトしてみると...やはりまだだめ。
ロジアナで見たカウンタ値もめちゃくちゃ。
....と思ったら。ロジアナの信号のアサインが、MSBとLSBが逆でした。
カウンタはキチンと動いていて、パルスもちゃんと出力されているのに、画面が出ない...
もしやと思って、表示期間以外を"0000"にするようにすると...おー、ちゃんと色がでたー。
しょーもないミスをしてしまいました。
ビデオ出力も考えましたが、ハードルがかなり高いようです。
詳しく書かれているページはこちら → http://picavr.uunyan.com/
この中のAVRの工作、の所にいろいろ書いています。
VGA出力は、かなり簡単なようです。
VGA出力の仕様はこちら → http://www.epanorama.net/documents/pc/vga_timing.html
このページによると、HSYNC、VSYNC、を適切に出力すれば、出力できるようです。
とりあえずテスト的にカウンタを組んで、HSYNC、VSYNC、を出力するように HDL を組みました。
データはとりあえずベタ"1111"としました。
で、QuarutsII でレイアウトすると...画面が出ない。
ロジアナで見てみると、カウンタの値がめちゃくちゃ。
ちゃんとタイミング制約ファイル（〜.sdc）を作らないとだめかー、という事で（どうせ必要なので）、作成してみることにしました。
その制約ファイルがこれです。
sdc ファイル
この際なので、後から必要なものも入れました。
2〜 3行目：外部からのクロックの設定
5〜12行目：PLLの逓倍／分周の設定
14〜18行目：clock uncertainty の設定
20〜25行目：それぞれのクロックは非同期なので、それらの間のパスはタイミング検証しないようにする。
28〜37行目：出力信号の遅延値の設定
PLLの分周比は変な数字ですが、出来るだけオリジナルのクロック周波数に近づけた結果です。
50MHz × 63/220 ＝ 14.318MHｚ（VDG周りのクロック）
50MHz × 23/ 72 ＝ 15.972MHｚ（CPUのクロック）
50MHz × 1/ 2 ＝ 25MHｚ （VGA出力のクロック）
これで、レイアウトしてみると...やはりまだだめ。
ロジアナで見たカウンタ値もめちゃくちゃ。
....と思ったら。ロジアナの信号のアサインが、MSBとLSBが逆でした。
カウンタはキチンと動いていて、パルスもちゃんと出力されているのに、画面が出ない...
もしやと思って、表示期間以外を"0000"にするようにすると...おー、ちゃんと色がでたー。
しょーもないミスをしてしまいました。
VDG周りの設計(2)
ついでに 6847 の周りの回路（キャラクタＲＯＭや、RAS、CAS の生成）を、PC-6001 の回路を元に作って、それを同期化してみる。
できたのがこれです。
VDG周辺回路のVHDLファイル
で、外付けにRAMを付ければ動くはずなので、そういうテストベンチを組んでみる。
が、シミュレーションでは波形しか見えないので、ちゃんと画面が出てるかよくわからない。
ので、テストベンチに仕掛けを入れてみる。
１）外付けRAMの値を外部から設定できるようにしておく。その値は、PC-6001エミュレータからメモリイメージを変換したものを使う。
２）テストベンチから、１ピクセル毎の値をテキストファイルに出力させる(vdgout.txt）。カンマ付きにしておくのがミソ。
３）vdgout.txt をEXCEL に取り込む。。

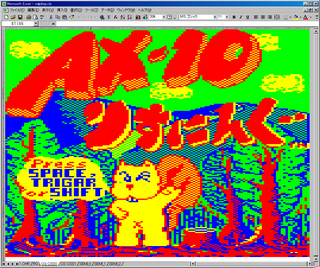

４）取り込んだものをvdgout.xls としてセーブする。
５）これとは別に、vgaout.xls のファイルを参照して、セルの色が変わるようなEXCELファイルを作っておく(vdgdisp.xls)。セルの『条件付き書式』とかいうヤツで、セルの値によって色を変えられる。
そのようにしたテストベンチ、EXCELファイルがこれです。
テストベンチ
表示用EXCELファイル
参考用に、シミュレーションした結果の vgaout.xls も載せておきます。
シミュレーション実行結果（をEXCELに変換したもの）
シミュレーション実行結果（をEXCELに変換したもの）
EXCEL でゲーム画面がきれいに表示されます。
できたのがこれです。
VDG周辺回路のVHDLファイル
で、外付けにRAMを付ければ動くはずなので、そういうテストベンチを組んでみる。
が、シミュレーションでは波形しか見えないので、ちゃんと画面が出てるかよくわからない。
ので、テストベンチに仕掛けを入れてみる。
１）外付けRAMの値を外部から設定できるようにしておく。その値は、PC-6001エミュレータからメモリイメージを変換したものを使う。
２）テストベンチから、１ピクセル毎の値をテキストファイルに出力させる(vdgout.txt）。カンマ付きにしておくのがミソ。
３）vdgout.txt をEXCEL に取り込む。。
４）取り込んだものをvdgout.xls としてセーブする。
５）これとは別に、vgaout.xls のファイルを参照して、セルの色が変わるようなEXCELファイルを作っておく(vdgdisp.xls)。セルの『条件付き書式』とかいうヤツで、セルの値によって色を変えられる。
そのようにしたテストベンチ、EXCELファイルがこれです。
テストベンチ
表示用EXCELファイル
参考用に、シミュレーションした結果の vgaout.xls も載せておきます。
シミュレーション実行結果（をEXCELに変換したもの）
シミュレーション実行結果（をEXCELに変換したもの）
EXCEL でゲーム画面がきれいに表示されます。
VDG周りの設計(1)
PC-6001 のFPGA化計画で、とりあえず画面周りから手を付けてみました。
MC6847 のドキュメントを探してきて、読んでみる。
PC-6001 の周辺回路と併せていろいろ考えてみるが、動作が判りにくい。
うーんと読み込んだ結果、以下の通りのようです。
・カウンタ関係は自走。
・水平方向に、227.5 クロックで１ラインを構成。
・垂直方向に、262ラインで１画面。ただし、２画面分を送信して、１フレームの完成（インターレース）。
・インターレースの時は、２画面分出力してから１ライン分出力。合計で525ライン。
・出力は、Y、C-A、C-B、でアナログ信号で出力される。Y はアナログ６値、C-A はアナログ４値、C-B はアナログ３値。
・水平方向の同期用に、HSN信号を出力
・垂直方向の同期用（というか、フレームの右隅から、FSNがアサートされ、フレームが開始される随分前にネゲートされる。
・RPN は外部キャラクタROM 用のロードパルス。キャラクタが縦方向に12ラインなので、外部カウンタが０〜１１になるように制御するためのパルス。
・V-RAM へのアクセスのためのアドレスA(12:0)を出力している。
・アドレスの下位A(4:0)、もしくはA(3:0) は水平方向で４クロック、もしくは８クロックで＋１される。
・アドレスの下位が２種類あるのは、画面モードによる。256×192 で考えた場合、8ドット１バイトの時は、A(4:0) を使い、４クロックで＋１され、16ドット１バイトの場合は、A(3:0) を使い、８クロックで＋１される。
・アドレスの上位は、１ライン描画した後に変化される。
で、肝心のV-RAMへのアドレスの変化の仕方の記載が全くない。また、HSN、FSN、A(13:0) の相互のタイミング関係に関しても、明示されていない。
仕方ないので、周辺回路と併せて考えた結果、こんな感じになるようです。
6847 タイミング
これを元に作ったのがこれです。
6847 VHDLファイル
6847 VHDLファイル（下位階層１）
6847 VHDLファイル（下位階層２）
アナログ信号は出せないので、Y、C-A、C-B、はとりあえずダミー。映像データの出力は、DISPDとDISPMDの２種類で、DISPDは画面の色データ、DISPMDは画面のモードになります。
MC6847 のドキュメントを探してきて、読んでみる。
PC-6001 の周辺回路と併せていろいろ考えてみるが、動作が判りにくい。
うーんと読み込んだ結果、以下の通りのようです。
・カウンタ関係は自走。
・水平方向に、227.5 クロックで１ラインを構成。
・垂直方向に、262ラインで１画面。ただし、２画面分を送信して、１フレームの完成（インターレース）。
・インターレースの時は、２画面分出力してから１ライン分出力。合計で525ライン。
・出力は、Y、C-A、C-B、でアナログ信号で出力される。Y はアナログ６値、C-A はアナログ４値、C-B はアナログ３値。
・水平方向の同期用に、HSN信号を出力
・垂直方向の同期用（というか、フレームの右隅から、FSNがアサートされ、フレームが開始される随分前にネゲートされる。
・RPN は外部キャラクタROM 用のロードパルス。キャラクタが縦方向に12ラインなので、外部カウンタが０〜１１になるように制御するためのパルス。
・V-RAM へのアクセスのためのアドレスA(12:0)を出力している。
・アドレスの下位A(4:0)、もしくはA(3:0) は水平方向で４クロック、もしくは８クロックで＋１される。
・アドレスの下位が２種類あるのは、画面モードによる。256×192 で考えた場合、8ドット１バイトの時は、A(4:0) を使い、４クロックで＋１され、16ドット１バイトの場合は、A(3:0) を使い、８クロックで＋１される。
・アドレスの上位は、１ライン描画した後に変化される。
で、肝心のV-RAMへのアドレスの変化の仕方の記載が全くない。また、HSN、FSN、A(13:0) の相互のタイミング関係に関しても、明示されていない。
仕方ないので、周辺回路と併せて考えた結果、こんな感じになるようです。
6847 タイミング
これを元に作ったのがこれです。
6847 VHDLファイル
6847 VHDLファイル（下位階層１）
6847 VHDLファイル（下位階層２）
アナログ信号は出せないので、Y、C-A、C-B、はとりあえずダミー。映像データの出力は、DISPDとDISPMDの２種類で、DISPDは画面の色データ、DISPMDは画面のモードになります。
